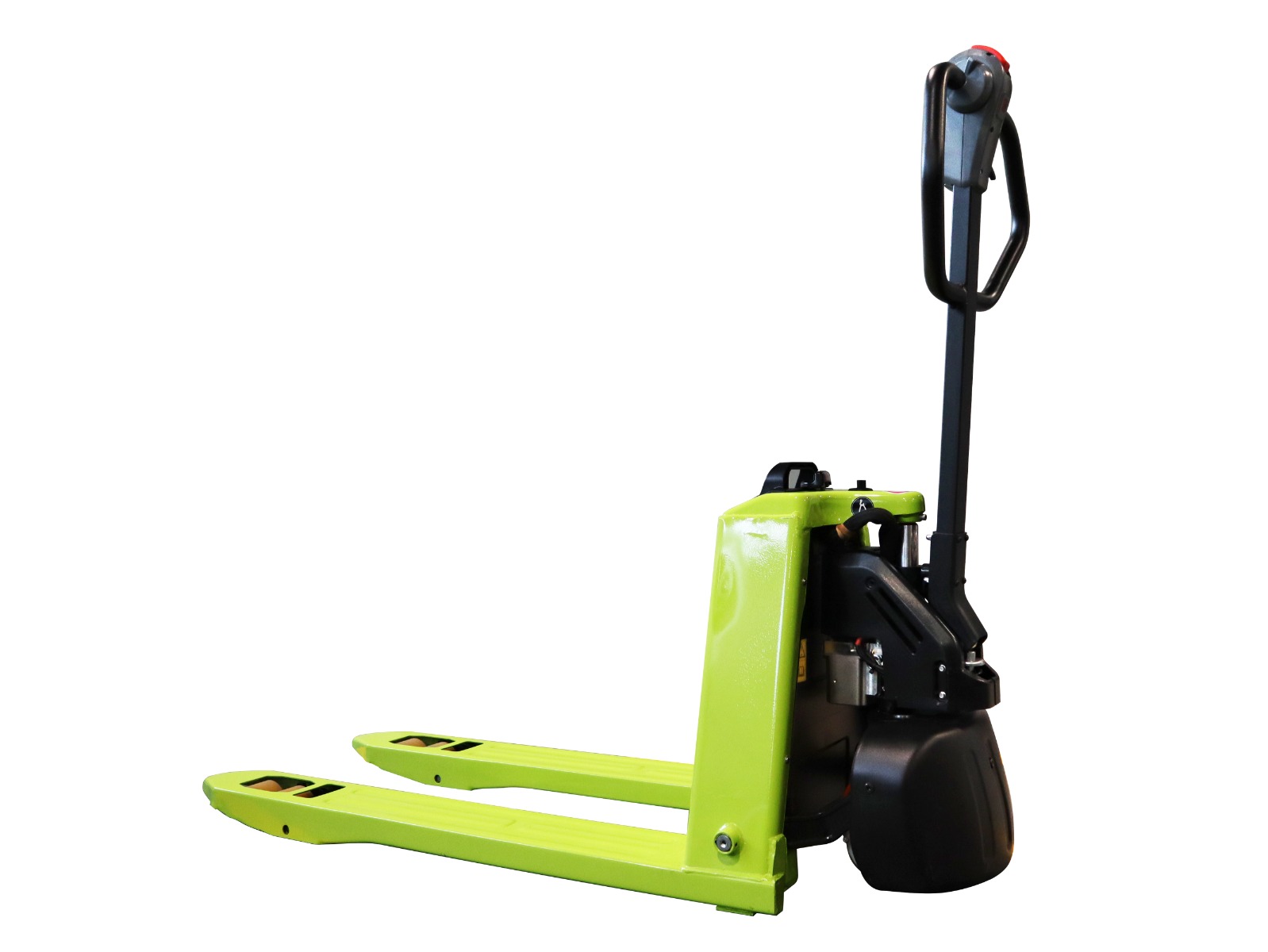

Transpallet Compatto – Portata 1500 Kg Batteria Litio | Lifter
MANOVRABILITA’
La larghezza complessiva della macchina corrisponde alla larghezza delle forche (560 mm). Questo rende l’unità il più compatta possibile e, insieme al ridotto raggio di sterzata (1330 mm), consente di lavorare in spazi ristretti.
ROBUSTEZZA
Telaio robusto progettato per garantire massima durata e resistenza alla torsione e ai carichi. Punte forche sagomate per facilitare l’ingresso / uscita dal lato chiuso del pallet.
SICUREZZA
Pulsanti di emergenza ed elettrofreno sono le caratteristiche di sicurezza standard della macchina.
La copertura per ruota motrice protegge i piedi dell’operatore durante il lavoro e protegge i componenti del carrello dalla collisione con oggetti.
TASTO MODALITÀ TARTARUGA
Disponibile di serie, questa funzione consente di utilizzare il carrello in spazi ristretti spostandosi con il timone in posizione verticale.
Questa funzione si attiva premendo il pulsante tartaruga sul timone. Poi agendo sul controllo dell’acceleratore il carrello si muove a velocità limitata.
Rilasciare il pulsante per disabilitare questa funzione.
BATTERIA A VALIGETTA RIMOVIBILE
La batteria a valigetta con maniglia permette una facile sostituzione della batteria in pochi secondi, senza l’utilizzo di strumenti.
Il transpallet può essere inoltre equipaggiato di una seconda batteria extra, consentendo un lavoro continuo e senza soste.
FACILE MANUTENZIONE
Costruzione semplice con un design che permette una manutenzione davvero facile. L’accesso alla ruota motrice può essere effettuato rimuovendo pochi bulloni e senza sollevare la macchina.
Batteria agli ioni di litio esente da manutenzione.
FUNZIONAMENTO
Movimentazione e sollevamento elettrici, discesa del carico azionata con la leva presente sul manico di spinta
| 1 | GENERALI | |||
| 1.1 | PROPULSIONE | ELETTRICO | ||
| 1.2 | SOLLEVAMENTO | ELETTRICO | ||
| 1.3 | SISTEMA DI GUIDA | ACCOMPAGNAMENTO | ||
| 1.5 | PORTATA | Q | kg | 1500 |
| 1.6 | BARICENTRO | c | mm | 600 |
| 1.8 | DISTANZA ASSE RUOTE DI CARICO DA BASE FORCA | x | mm | 950 |
| 1.9 | PASSO | y | mm | 1190 |
| 2 | PESI | |||
| 2.1 | MASSA IN SERVIZIO | kg | 120 | |
| 2.2 | CARICO SUGLI ASSI CON CARICO , ANTERIORE / POSTERIORE | kg | 480/1140 | |
| 2.3 | CARICO SUGLI ASSI SENZA CARICO, ANTERIORE / POSTERIORE | kg | 90/30 | |
| 3 | TELAIO / RUOTE | |||
| 3.1 | MOTORUOTA | Poliuretano | ||
| RUOTE STABILIZZATRICI | Poliuretano | |||
| RULLI FORCHE | Poliuretano | |||
| 3.2 | DIMENSIONI MOTORUOTA (ø X larghezza) | mm | 210×70 | |
| 3.3 | DIMENSIONI RULLI (ø X larghezza) | mm | 80×60 | |
| 3.4 | DIMENSIONI RUOTE LATERALI (ø X larghezza) | mm | ||
| 3.5 | NUMERO DI RUOTE ANTERIORE / POSTERIORE | 1x+4 | ||
| 3.5 | CARREGGIATA ANTERIORE | b10 | mm | |
| 3.6 | CARREGGIATE POSTERIORE | b11 | mm | 410 |
| 4 | DIMENSIONI | |||
| 4.4 | ALTEZZA DI SOLLEVAMENTO | h3 | mm | 115 |
| 4.9 | ALTEZZA DEL TIMONE IN POSIZIONE DI GUIDA MIN/MAX | h14 | mm | 650×1190 |
| 4.15 | ALTEZZA FORCHE ABBASSATE | h13 | mm | 80 |
| 4.19 | LUNGHEZZA TOTALE | l1 | mm | 1540 |
| 4.20 | LUNGHEZZA UNITA’ MOTRICE | l2 | mm | 400 |
| 4.21 | LARGHEZZA TOTALE | b1 | mm | 560 |
| 4.22 | DIMENSIONI FORCHE | s/e/l | mm | 50/150/1150 |
| 4.25 | LARGHEZZA FORCHE | b5 | mm | 560 |
| 4.32 | LUCE LIBERA A META PASSO | m2 | mm | 30 |
| 4.34 | CORRIDOIO DI STIVAGGIO PER PALLET 800X1200 LONGITUDINALMENTE | Ast | mm | 2050 |
| 4.35 | RAGGIO DI VOLTA | Wa | mm | 1330 |
| 5 | PRESTAZIONI | |||
| 5.1 | VELOCITA’ DI TRASLAZION CON CARICO / SENZA CARICO | km/h | 4.5 / 5.0 | |
| 5.2 | VELOCITA’ DI SOLLEVAMENTO CON CARICO / SENZA CARICO | m/s | 0.017 / 0.02 | |
| 5.3 | VELOCITA’ DI DISCESA CON CARICO / SENZA CARICO | m/s | 0.09 / 0.06 | |
| 5.8 | PENDENZA SUPERABILE CON CARICO / SENZA CARICO | % | 6 / 16 | |
| 5.10 | FRENO DI SERVIZIO | ELETTRICO | ||
| 6 | MOTORI | |||
| 6.1 | POTENZA MOTORE DI TRAZIONE | kW | 0.75 | |
| 6.2 | POTENZA MOTORE DI SOLLEVAMENTO | kW | 0.7 | |
| BATTERIA | litio | |||
| 6.4 | TENSIONE BATTERIA | V | 24 | |
| 6.4 | CAPACITA’ NOMINALE BATTERIA | Ah | 20 | |
| 6.4 | MASSA BATTERIA MIN | Kg | 7 | |
| 6.5 | MASSA BATTERIA MAX | Kg | 7 | |
| 6.6 | CONSUMO DI ENERGIA SECONDO CICLO VDI | kWh/h | ||
| 8.4 | RUMOROSITA’ ALL’ORECCHIO DELL’OPERATORE | dB(A) | <74 |
