Girafusti – Sollevatore Manuale | Carmeccanica

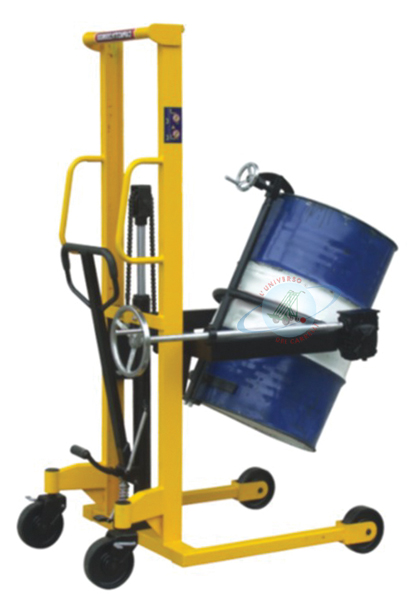

PMP35GF è particolarmente indicato per lo stoccaggio e il trasporto, per il carico / scarico di veicoli, nei magazzini etc: permette di sollevare fusti di massimo 350 Kg fino ad una altezza di 1.400 mm. Azionando i mandrini è possibile ruotare il fusto permettendo il totale svuotamento .
Indicato per fusti standard: diametro di 22,5 pollici (572 mm) e un’altezza di 33,5 pollici (850 mm)
Per l’utilizzo:
– alzare la pinza reggifusto all’altezza desiderata
– portarsi vicino al fusto e svitare la pinza reggifusto.
– abbassare la pinza reggifusto fino ad essere a contatto con il bordo superiore del fusto
– avvitare la pinza reggifusto
– sollevare leggermente il fusto, agganciarlo anche con il gancio inferiore.
– procedere alla movimentazione, al sollevamento e alla rotazione del fusto
CARATTERISTICHE TECNICHE |
|||
|
Portata |
Kg | 350 | |
|
Elevazione |
mm | 1.425 | |
|
Cilindro con pompa ad effetto semplice |
|||
| Maniglie di spinta | |||
|
Dimensioni |
|||
|
lunghezza |
mm | 1.190 | |
|
larghezza totale |
mm | 890 | |
|
altezza ingombro minimo |
mm | 2.020 | |
|
altezza ingombro massimo |
mm | 2.020 | |
| Mandrino principale per rotazione fusto | |||
| Mandrino secondario per aggancio fusto | |||
| Distanza tra telaio e punto rotazione fusto sul braccio | 700 | ||
| Forche stabilizzatrici: | |||
| larghezza esterna | 860 | ||
| larghezza interna | 670 | ||
| Larghezza del supporto fusto | 580 | ||
|
2 ruote direzionali in Nylon/adiprene |
Ø | mm | 180 |
| 1 supporto con freno | |||
|
2 Rulli lato forche in nylon |
Ø | mm | 80×93 |
|
Raggio di volta |
Wa | mm | 1.650 |
|
Verniciatura a polvere epossidica essiccata a forno |
|||
| Peso a vuoto | Kg | 155 | |
