Descrizione

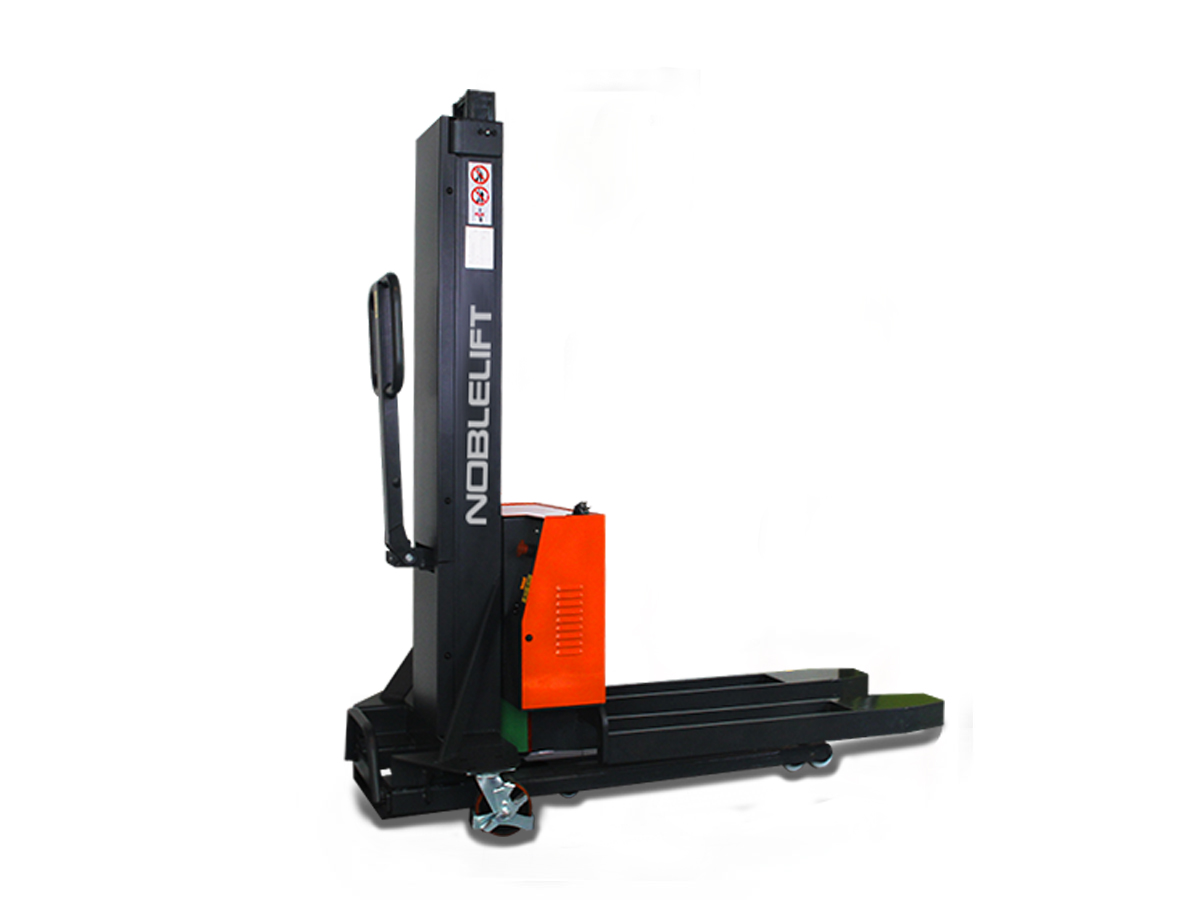

Sollevatore Autocaricante Portata 500 Kg Sollevamento 800 Mm | Noblelift
Sollevatore autocaricante in grado di sollevarsi o di essere fatto scendere dal camion senza l’ausilio di mezzi esterni quali rampe o muletti
La salita o la discesa dal camion possono essere effettuate sia con che senza carico sulle forche. la movimentazione avviene manualmente in spinta o intrazione

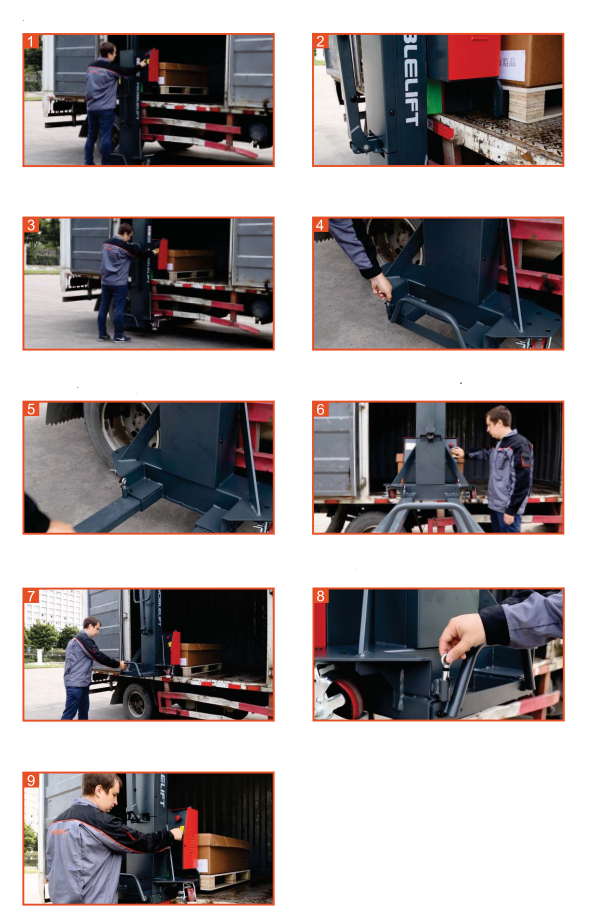

Istruzioni di funzionamento come da immagine allegata:
- dopo aver sollevato le forche spingere il pallet nel camion
- Verificare il corretto posizionamento del pallet
- Sollevare leggermente il carrello dal terreno
- Rimuovere il perno di blocco delle gambe stabilizzatrici
- Tirare indietro completamente le gambe stabilizzatrici
- Sollevare completamente il carrello
- Spingere nuovamente le gambe stabilizzatrici in poszione di uso
- Inserire il perno di blocco delle gambe stabilizzatrici
- Sollevare il pallet a sufficienza per spingere il carrello all’interno
|
Caratteristiche |
|
UM |
PS 05F-800 |
|
Alimentazione |
|
|
BATTERIA |
|
Sistema guida |
|
|
Accompagnamento |
|
Portata nominale |
Q |
Kg |
500 |
|
Baricentro |
C |
mm |
500 |
|
Distanza rulli motrice |
X |
mm |
618 |
|
Passo |
Y |
Mm |
951 |
|
PESI |
|
|
|
|
Peso a vuoto |
|
KG |
277 |
|
Carico sugli assi con carico anteriore / posteriore |
|
KG |
225 / 552 |
|
Carico sugli senza carico anteriore / posteriore |
|
KG |
163 / 114 |
|
RUOTE |
|
|
|
|
Materiale |
|
|
POLIURETANO |
|
Ruote sterzanti in poliuretano |
Ø x w |
mm |
128X40 |
|
Rulli poliuretano |
Ø x w |
Mm |
74X60 |
|
Numero di ruote |
|
|
2/4 |
|

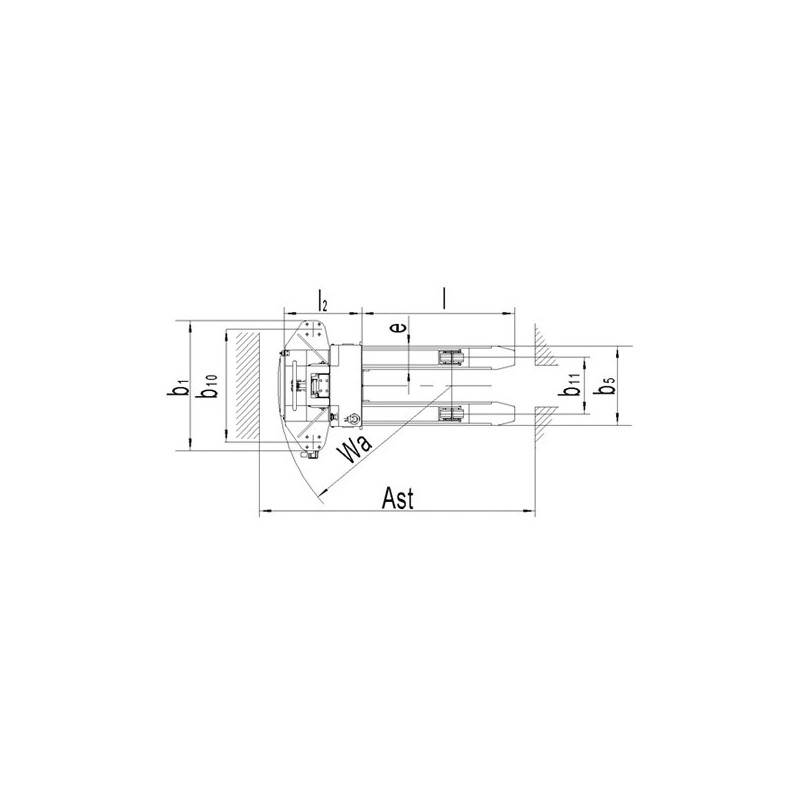

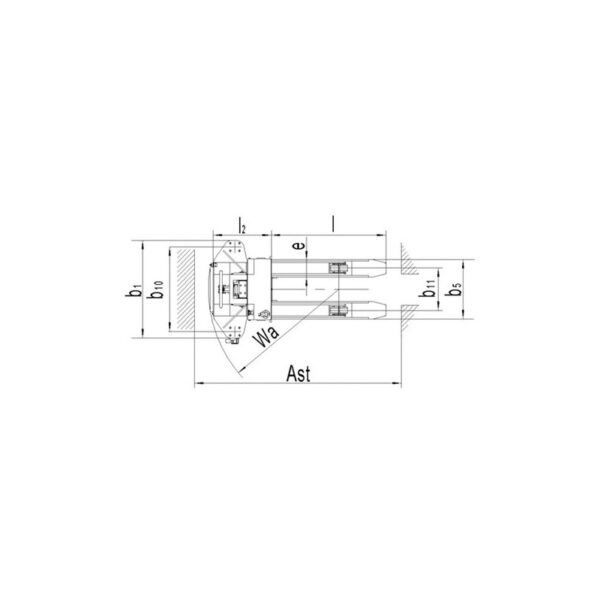

Interasse ruote lato timone |
b10 |
mm |
768 |
|
Interasse rulli forche |
b11 |
mm |
386 |
|
DIMENSIONI |
|
|
|
|

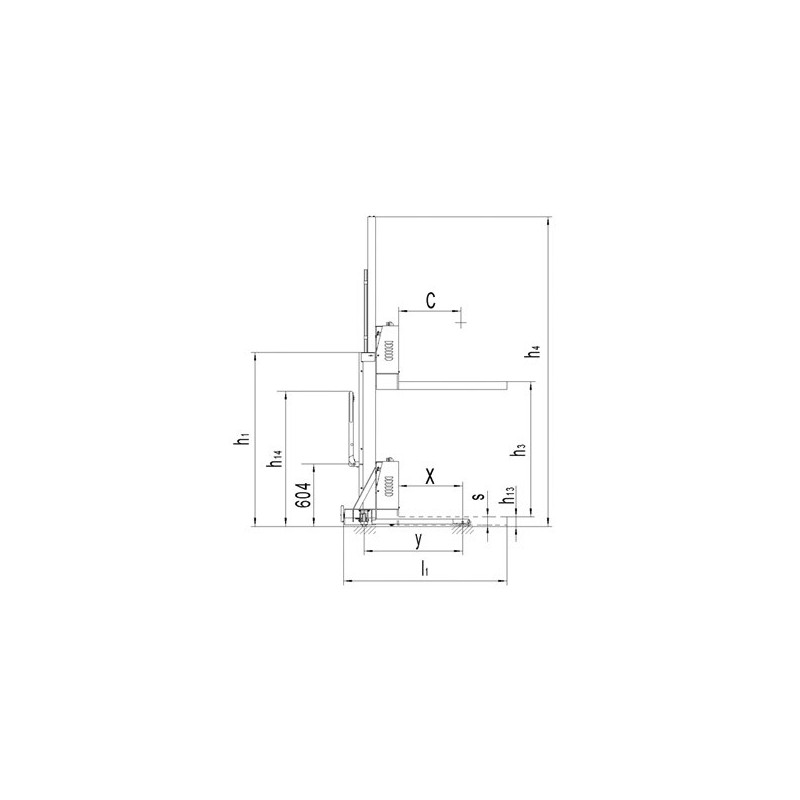

Ingombro minimo in altezza |
h1 |
mm |
1181 |
|
Ingombro massimo in altezza |
h4 |
mm |
1990 |
|
Sollevamento |
h3 |
mm |
800 |
|
Altezza minima forche |
h13 |
mm |
80 |
|
Altezza massima forche |
h3+h13 |
|
880 |
|
Altezza timone min / max |
h14 |
mm |
980/1300 |
|
Lunghezza totale |
l1 |
mm |
1608 |
|
Lunghezza motrice |
l2 |
mm |
523 |
|
Larghezza |
b1 |
mm |
888 |
|
Larghezza esterna forche |
b5 |
mm |
540 |
|
Dimensioni forca (lunghezza /larghezza / spessore) |
l/e/s |
mm |
1050 / 160 / 75 |
|
Corridoio di stivaggio pallet 1000×1200 |
AST |
mm |
2481 |
|
Corridoio di stivaggio pallet 800×1200 |
AST |
mm |
2181 |
|
Raggio di volta |
Wa |
mm |
1200 |
|
velocità di sollevamento carico / scarico |
|
m/s |
0.047 / 0.06 |
|
velocità discesa carico / scarico |
m/s |
0.144 / 0.103 |
|
|
motore S3 7.5% |
kW |
0.8 |
|
|
Batteria sigillata, non richiede manutenzione |
V/Ah |
12/42 |
|
|
Batteria peso indicativo |
kg |
14 |
