Descrizione
Piattaforma Elevatrice Elettro-idraulica – Portata 500 Kg |

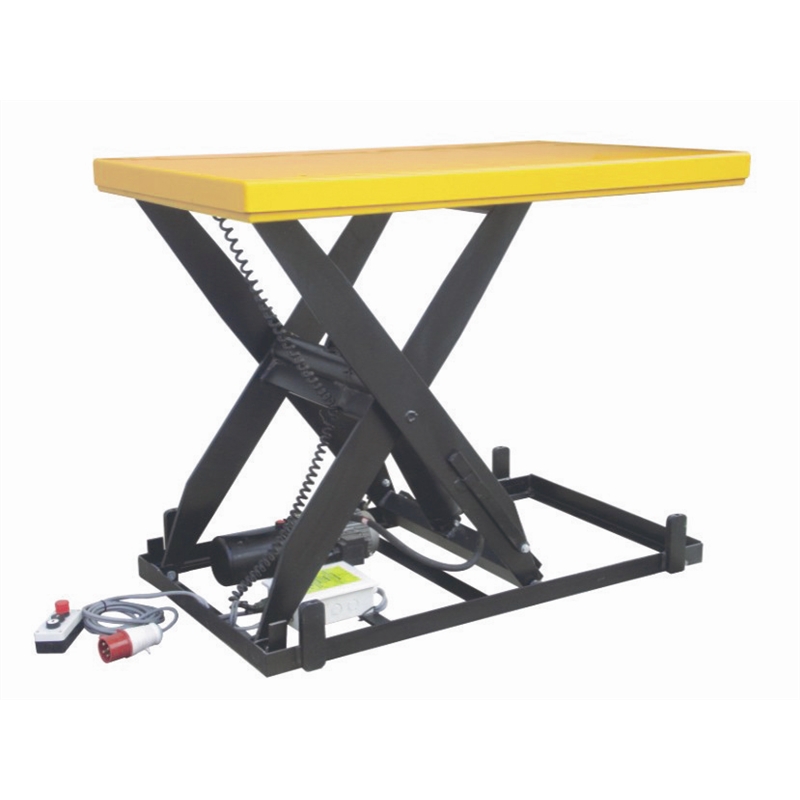

Piattaforma elevatrice elettrica, piano 1300×800 mm, sollevamento verticale a pantografo singolo, portata massima di Kg.500
La piattaforma è composta da un telaio inferiore fisso e da un piano di lavoro superiore mobile, che viene sollevato da un sistema a pantografo azionato da un cilindro idraulico.
La piattaforma è un sistema di sollevamento, collegato direttamente alla presa della corrente, alimentazione trifase, adatto esclusivamente al sollevamento di oggetti inanimati, con carico uniformemente distribuito sul tavolo
Il funzionamento avviene con pulsantiera a filo a 3 bottoni (sollevamento, abbassamento, arresto di emergenza)
Una valvola di sicurezza previene il sovraccarico della piattaforma, aprendosi quando la pressione derivante dal peso caricato è eccessiva
| Lunghezza | mm | 1300 |
| Larghezza | mm | 800 |
| Peso | kg | 160 |
| Portata | kg | 500 |
| Altezza Massima Piano di Carico | mm | 1010 |
| Corsa Utile | mm | 820 |
| Altezza Piano Chiuso | mm | 190 |
| Chassie Base | mm | 710×1260 |
| Centralina incorporata con comando pulsantiera a filo | ||
| Lunghezza Cavo Alimentazione | m | 1.5 |
| Lunghezza Cavo Controller Salita Discesa | m | 3,3 |
| Alimentazione trifase | V/Hz | 380 V / 50 Hz |
| Motore (AC) | W | 750 |
| Serbatoio olio | l | 2 |
| Pompa Idraulica | l/min | 3 |
| Velocità sollevamento | s | 15 |
| Velocità discesa | s | 13 |
| Pulsantiera: grado di protezione IP | IP | 65 |
| Centralina: grado di protezione IP | IP | 55 |
| Centralina | AC 380 V 50 Hz | |
| VERNICIATURA A POLVERI EPOSSIDICHE | ||
| CONFORME NORME CE | ||
|
Nome di riferimento: UNI EN ISO 12100:2010: Sicurezza del macchinario – Principi generali di progettazione – Valutazione del rischio e riduzione del rischio UNI EN 1570-1:2015: Requisiti di sicurezza per piattaforme elevabili UNI EN ISO 13857-:2020: Sicurezza del macchinario – Distanze di sicurezza per impedire il raggiungimento di zone pericolose con gli arti superiori e inferiori UNI EN ISO 13849-1:2016 : Sicurezza del macchinario – Parti dei sistemi di comando legate alla sicurezza – Parte 1: Principi generali per la progettazione UNI EN ISO 4413:2012: Oleoidraulica – Regole generali e requisiti di sicurezza per i sistemi e i loro componenti |
||
