Sollevatore 1.000 Kg Ad Azionamento Manuale – Pxt10 | Carmeccanica

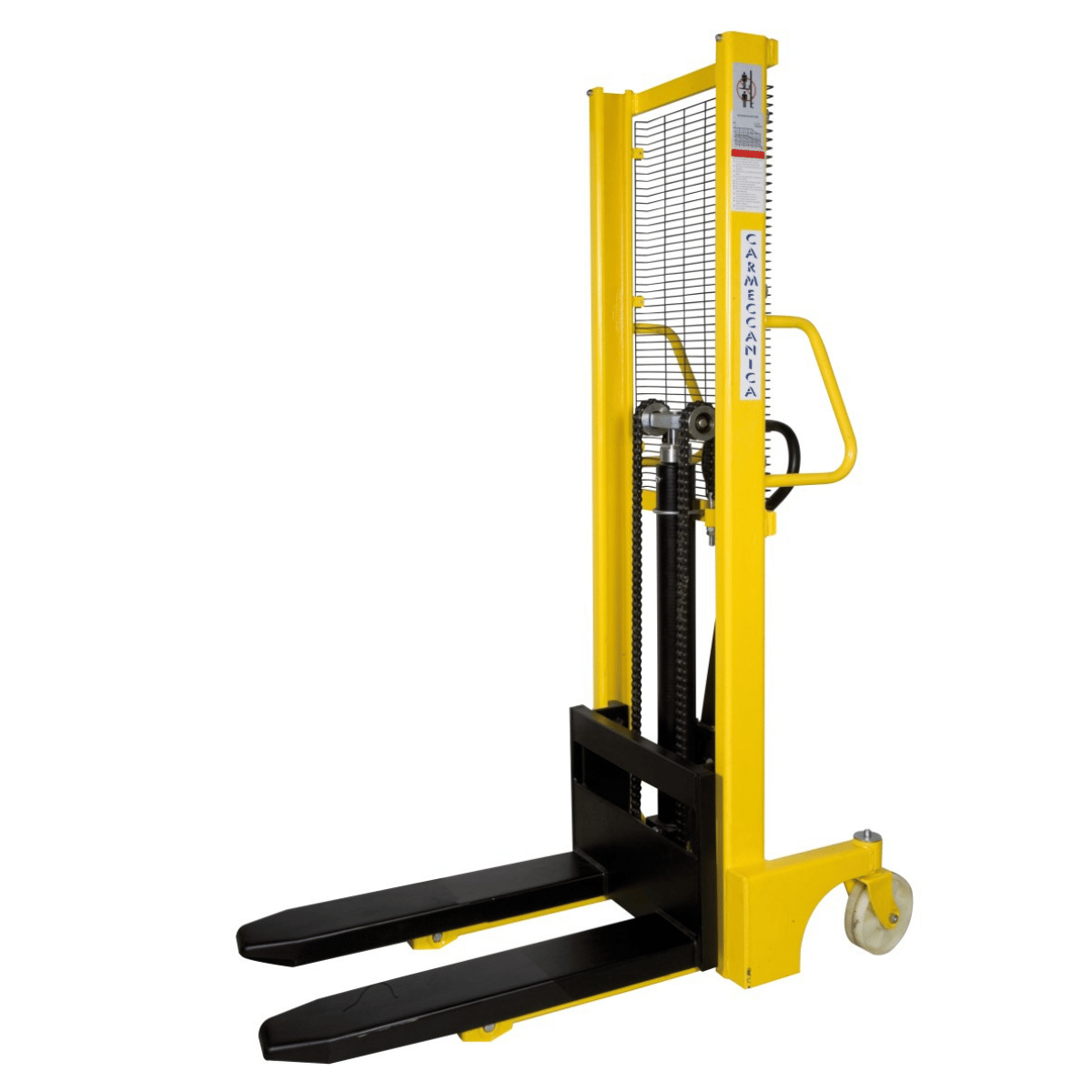

Lo stoccatore idraulico manuale PXT10 rappresenta la soluzione ideale per le attività logistiche che necessitano di coniugare la flessibilità di un transpallet con le capacità di stoccaggio verticale di un carrello elevatore, ottimizzando gli spazi di manovra e azzerando i costi di ricarica o manutenzione delle batterie. Costruito con un robusto telaio in acciaio strutturale ad alto spessore, questo elevatore garantisce un’eccellente stabilità e una notevole rigidità torsionale anche alla massima altezza di lavoro, preservando l’incolumità dell’operatore e l’integrità dei colli movimentati.

Caratteristiche Meccaniche e Funzionamento del Gruppo Idraulico

La meccanica del sollevatore è progettata per minimizzare lo sforzo fisico richiesto durante le fasi di sollevamento a pieno carico. I flussi logistici e direzionali sono governati da componenti industriali ad alta precisione:

• Pompa Idraulica Monoblocco a Doppio Azionamento: Il circuito idraulico è sigillato a tenuta stagna e integra una valvola di bypass di sicurezza contro i sovraccarichi accidentali. L’operatore può scegliere di sollevare le forche sia tramite l’oscillazione verticale del timone di guida, sia premendo la comoda leva a pedale posizionata alla base della struttura, velocizzando i cicli di sollevamento a vuoto.
• Timone Ergonomico a Tre Posizioni: L’impugnatura racchiude il selettore manuale a tre vie che determina lo stato della pompa idraulica: la posizione di sollevamento convoglia l’olio nel cilindro principale; la posizione neutra dedica il circuito al transito orizzontale del mezzo senza incontrare la resistenza del fluido; la leva di discesa aziona l’apertura parzializzata della valvola per un rientro progressivo e millimetrico delle forche.
• Montante Monostadio e Catene di Trasmissione: La colonna portante adotta profili d’acciaio laminati a caldo per resistere alle sollecitazioni flessionali. Il sollevamento della piastra porta-forche è assecondato da catene di rinvio foderate ad alta resistenza, guidate da pulegge provviste di parafilo meccanico protettivo.

Sicurezza e Manovrabilità nei Reparti Industriali

La stabilità del sollevatore a pieno carico (1000 kg totali) è assicurata dalla presenza di rulli anteriori sotto-forca e da ruote posteriori pivottanti di grande diametro (150 mm), montate su cuscinetti a sfere per garantire un basso coefficiente di attrito nello spunto iniziale. Le ruote posteriori sono dotate di un freno di stazionamento meccanico a pedale ad azione totale, che blocca simultaneamente la rotazione e l’orientamento dell’asse, mettendo in sicurezza il carrello durante le fasi di prelievo dalle scaffalature o di carico sui veicoli commerciali. Oltre al timone, sul montante sono presenti due ampie maniglie verticali di spinta per facilitare la conduzione guidata dell’elevatore.
